系统简介
水电厂自动化系统集多年水电厂自动化和微机继电保护产品的研发与现场经验，总结了国内外同类产品的特点，考虑了用户需求，结合水电厂自动化现状和发展方向，采用新的计算机技术、嵌入式微处理器技术、DSP数字信号处理技术、网络技术、数据库技术，推出了新一代高度集成、结构紧凑、功能强劲并充分优化的水电厂综合自动化系统，为水电厂自动化提供了一体化的整体解决方案。
系统组成
系统具有良好的开放性、丰富方便的扩展能力、简单友好的用户界面、自由的编辑格式、完善的在线帮助及可不断融入新技术的特征，广泛应用于水电厂和水利枢纽工程。除完成机组监控外，还包含以下子系统:
1.水电站公用辅机控制系统
2.闸门自动化系统
3.发电机微机励磁调速系统
4.数字式微机继电保护系统
5.智能图像监控系统
6.水电厂MIS系统

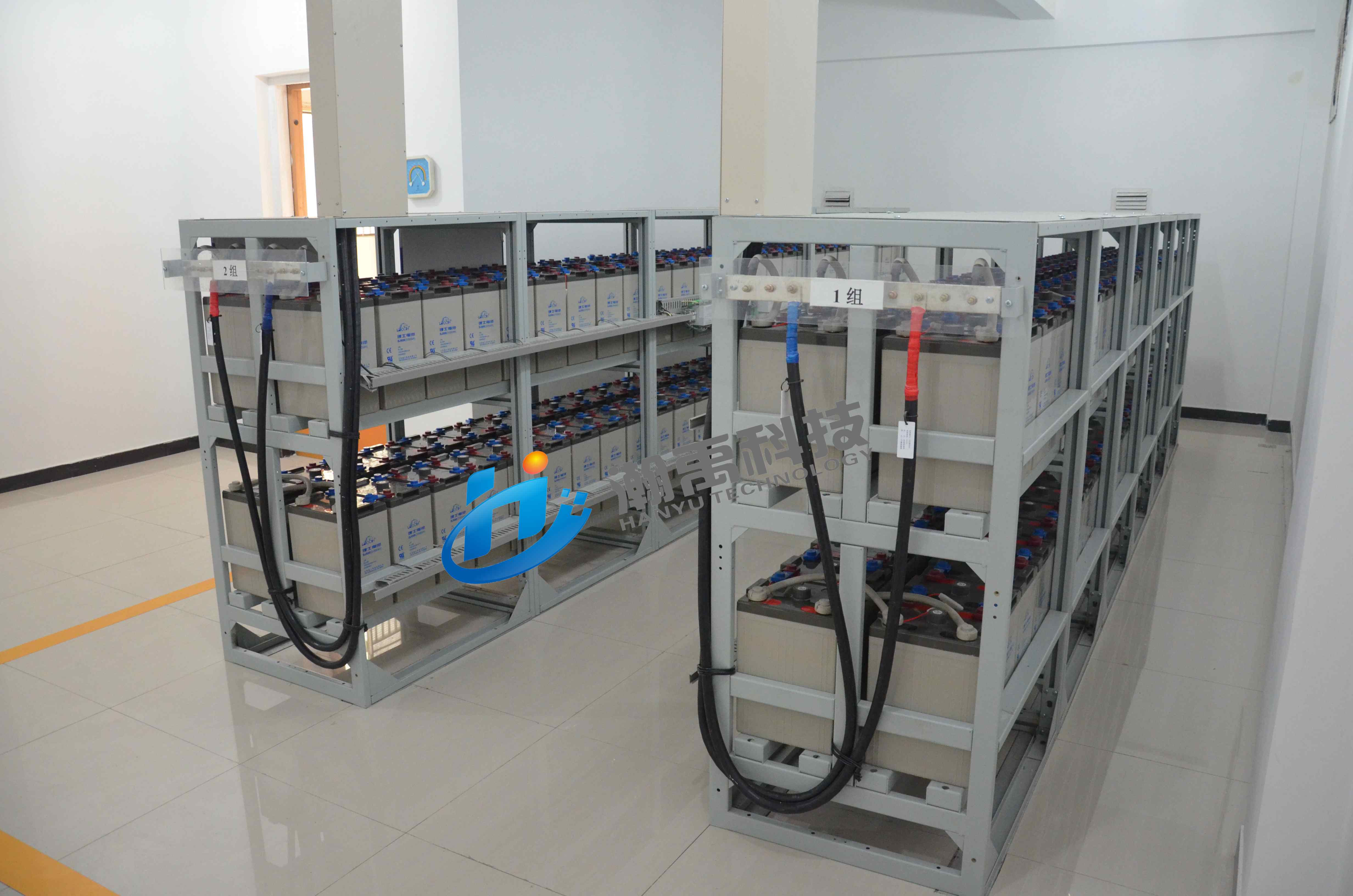

7.直流电源系统
水电站自动化系统由上位机、现地控制单元（LCU）、通信网络三部分组成。根据水电厂不同规模及技术要求，可采用灵活的配置方案组成系统。
典型配置

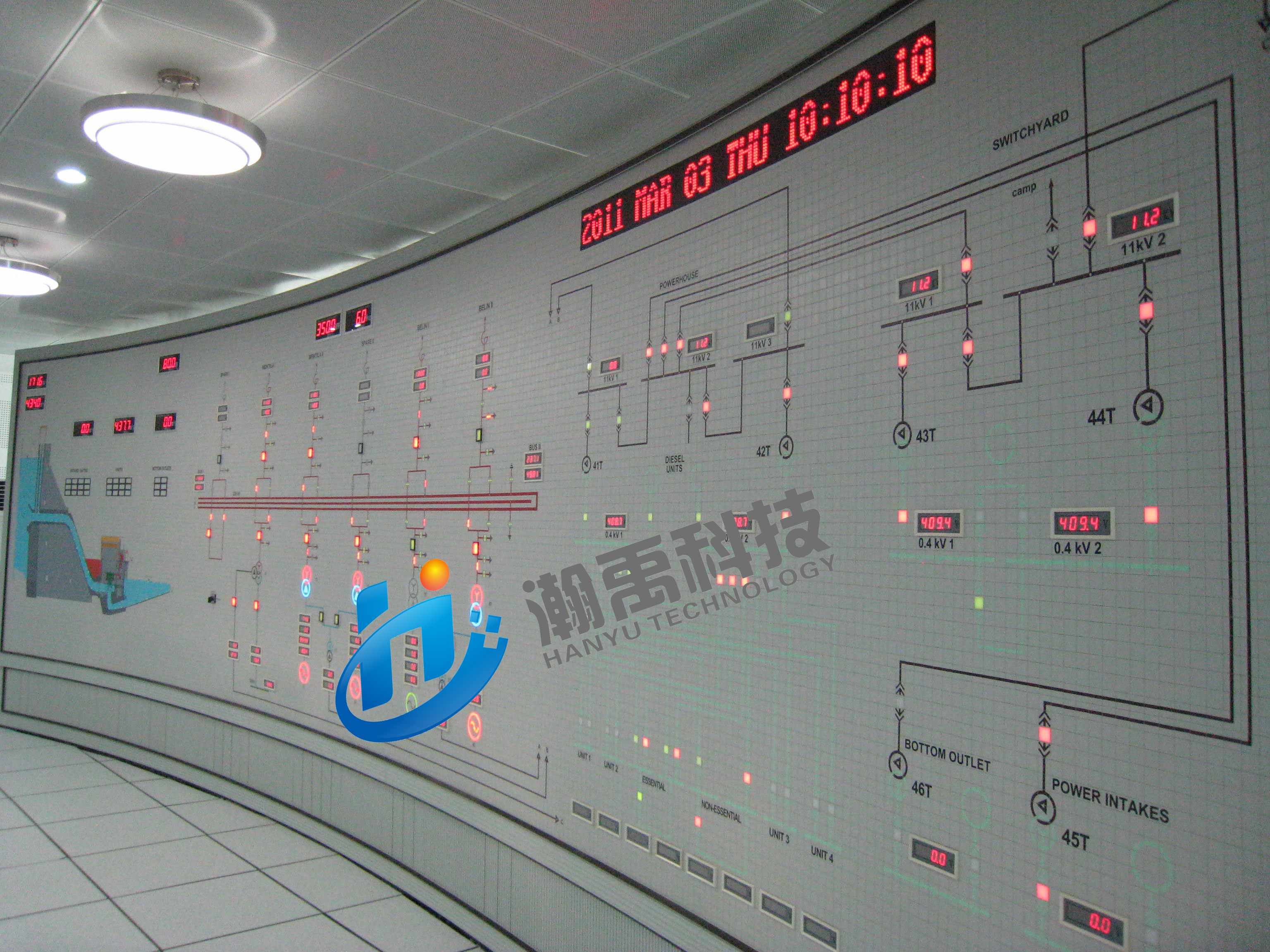

系统的典型配置包括：两台主机（兼做操作员工作站及数据库服务器），完成系统的应用计算与历史数据库管理工作，实现生产过程的监视与控制及运行管理。系统设有一至二台通讯服务器，负责本系统同其它系统的通讯，如网调、省调、MIS系统、水情测报系统等。系统还可设置工程师工作站、语音报警装置以及大屏幕投影系统或大屏幕电子显示屏等。网络采用双网或环网冗余配置。

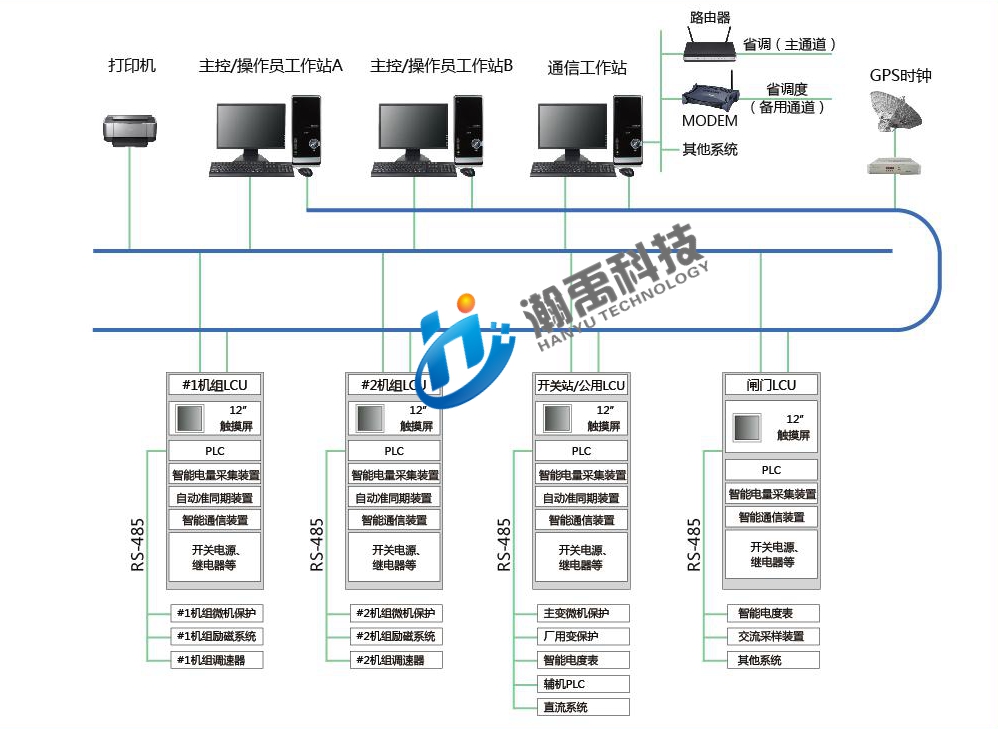

LCU按单元分布，每台机组设一台LCU，开关站、公用系统及闸门各设一台LCU，系统结构如图所示。
